Аварійне відкриття шлагбаума й воріт при зникненні 220 В: схема на N-GATE, датчику напруги і старому ДБЖ
Взимку відключення світла повертаються, і перше, що ламається у дворі ЖК чи на парковці, — не освітлення, а виїзд. Шлагбаум зі знеструмленим приводом лишається закритим, автоматичні ворота теж. Хтось біжить шукати ключ ручного розблокування, хтось дзвонить голові ОСББ, машини стоять.
Рішення не вимагає генератора чи дорогого інвертора. Потрібно, щоб система один раз відкрила проїзд у першу хвилину після зникнення напруги й тримала його відкритим, поки світло не повернеться. Для одного циклу вистачає старого комп’ютерного ДБЖ з напівживим акумулятором, а для приводів на 24 В — двох недорогих АКБ без жодного інвертора. Нижче — як це влаштовано з погляду інженера: логіка, живлення, підключення та помилки.
Логіка: чому «зникло 220 В» має бачити контролер, а не ДБЖ
Головна особливість схеми — контролер доступу живиться від резерву і сам відключення не відчуває. Якщо N-GATE стоїть за ДБЖ, для нього нічого не сталося: напруга на клемах є. Тому факт зникнення мережі треба подати на контролер окремим сигналом.
Для цього до одного з входів контролера підключається датчик наявності напруги 220 В — модуль з оптопарою, який контролює лінію до ДБЖ і змінює стан виходу, щойно мережа зникає. Далі працює правило в N-GATE: вхід змінив стан → відкрити проїзд і тримати відкритим, поки вхід не повернеться в норму. Коли 220 В з’являється, контролер знімає утримання, і ворота чи шлагбаум працюють у звичайному режимі: зачиняються за таймером або за командою.
Це важливо відрізняти від вбудованого сценарію «відключення світла», який є в N-GATE. Він спрацьовує, коли знеструмлюється сам контролер, і для нього резерв не потрібен. Але без резерву нема кому відкрити привід. Тому в робочій схемі є обидва елементи: резерв живлення і датчик на вході.
Три речі, які має зробити резерв
- Дожити до команди. Датчик реагує за долі секунди, контролер — за секунду-дві. Затримку варто налаштувати на 3–5 секунд, щоб короткі «моргання» мережі не відкривали проїзд.
- Відпрацювати один цикл відкриття. Стріла шлагбаума піднімається за 3–8 секунд, відкатні ворота на 4–5 метрів відкриваються за 15–25 секунд. Це і є все навантаження.
- Утримати відкритий стан. Тут енергія майже не потрібна: привід стоїть, а контролер споживає одиниці ват. Якщо ДБЖ вимкнеться через п’ять хвилин, нічого страшного — стріла вже вгорі, а зачинити її без напруги привід не зможе.
Звідси головний висновок: потрібна не ємність, а потужність на кілька секунд. Саме тому ДБЖ, який давно не тримає комп’ютер і п’яти хвилин, для шлагбаума ще придатний.
Варіант 1: привід на 230 В і старий комп’ютерний ДБЖ

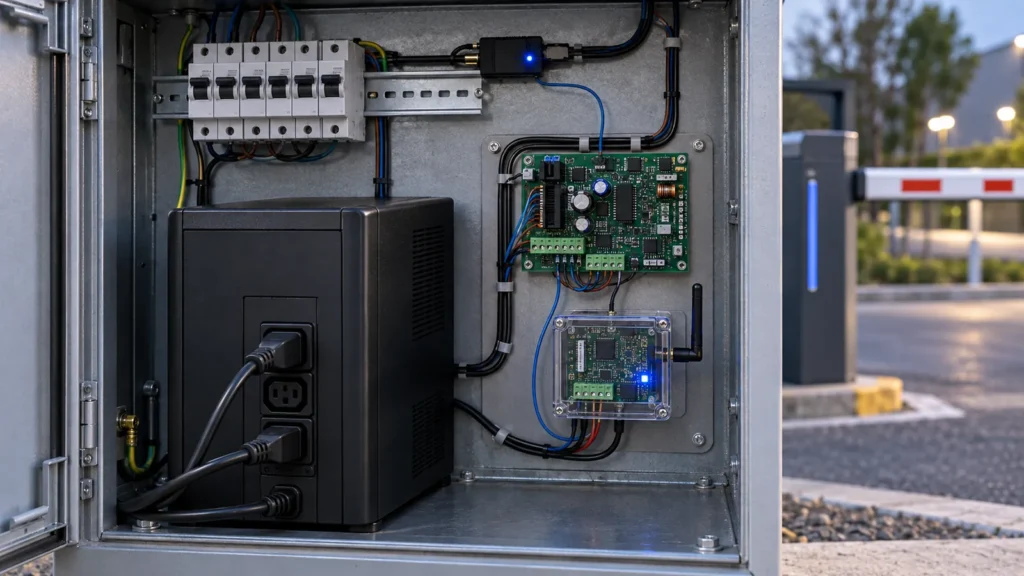

Більшість шлагбаумів і воротних приводів на об’єктах — на 230 В змінного струму. Для них резерв — звичайний лінійно-інтерактивний ДБЖ на 600–1000 ВА, той самий, що стояв під столом. Від його розетки живиться блок керування приводу і N-GATE; датчик напруги контролює лінію до ДБЖ.
На що дивитись:
- Потужність із запасом 2–3×. Мотор шлагбаума споживає 100–300 Вт, але пусковий струм у кілька разів вищий. ДБЖ на 600 ВА з номіналом 360 Вт для стріли зазвичай достатньо, для важких відкатних воріт краще 1000–1500 ВА.
- Форма сигналу. Дешеві ДБЖ дають апроксимовану синусоїду. Більшість приводів її переносять, але окремі блоки керування з конденсаторним пуском можуть гудіти або не стартувати. Перевіряється просто: вимкнути автомат і подивитись, чи відкрився проїзд.
- Стан батареї. Навіть АКБ на 20–30 % ємності віддає струм на один цикл. Але ДБЖ, який пищить і вимикається одразу при зникненні мережі, треба міняти батарею — це найдешевша деталь у схемі.
Варіант 2: привід на 24 В і два АКБ без інвертора

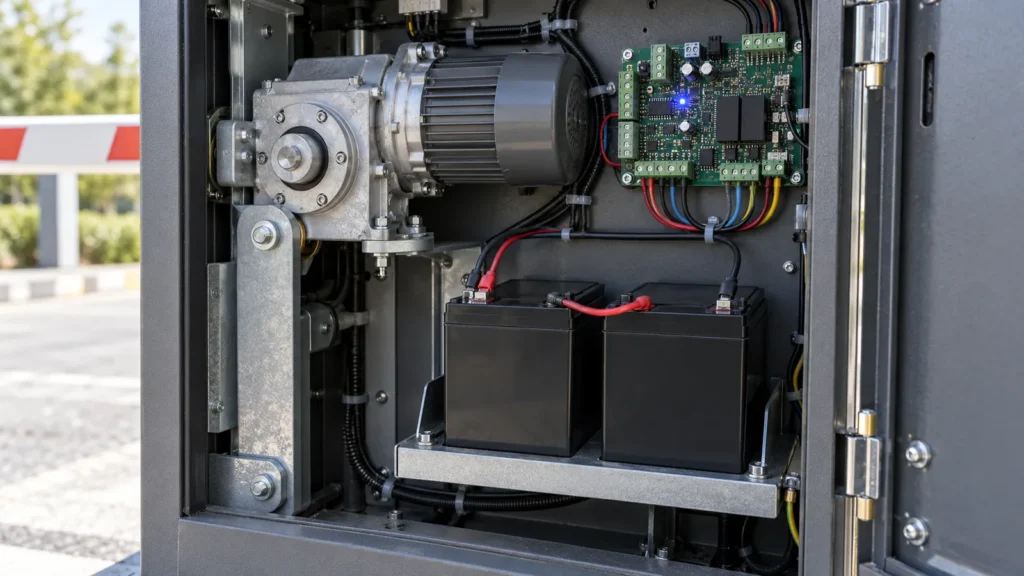

Чимало сучасних приводів — Came, Nice, Gant та інші — мають мотор на 24 В постійного струму, а на платі керування часто передбачений роз’єм резервного живлення. У такому випадку ДБЖ узагалі не потрібен: два свинцевих АКБ 12 В по 7–9 А·год послідовно дають 24 В і напряму живлять і привід, і контролер — N-GATE працює від 10–30 В постійного або змінного струму.
Схема виходить простішою й надійнішою за будь-який інвертор: немає перетворення 12 → 230 → 24 В, немає вентилятора, немає писку. Зарядку АКБ бере на себе штатний зарядний модуль приводу, якщо він є, або невеликий зарядний пристрій на 24 В. Двох недорогих АКБ вистачає не на один, а на десятки циклів.
Датчик напруги в цьому варіанті так само стоїть на лінії 220 В, а не на 24 В: нам потрібен факт зникнення мережі, а не просадка резерву.
Варіант 3: безперебійний шлагбаум на кілька годин, який відкривається, коли сідають АКБ
Два попередні варіанти вирішують одну задачу — випустити людей у першу хвилину. Але для двору ЖК чи платного паркінгу відключення на 4–8 годин означає, що проїзд увесь цей час стоїть відкритим. Якщо це неприйнятно, схему з АКБ на 24 В можна довести до повноцінного резерву: більша ємність батарей, штатний зарядний модуль і контроль розряду в контролері.
Тоді шлагбаум працює без світла в звичайному режимі до 12 годин — залежно від інтенсивності проїздів, бо кожен цикл забирає свою частку ємності. А коли напруга на АКБ падає до порога, N-GATE робить те саме, що у варіантах 1 і 2: відкриває проїзд і тримає його відкритим, поки не повернеться мережа й батареї не підзарядяться. Тобто у найгіршому випадку система деградує в безпечний бік — відкрито, а не зачинено.
Такий комплект ми збираємо під конкретний привід у межах 7 000 грн без урахування контролера, якщо N-GATE на об’єкті вже стоїть. Ємність АКБ підбирається за кількістю проїздів на годину й тривалістю типових відключень у вашому графіку.
Ворота, хвіртки й гаражі: що змінюється
Логіка однакова для всіх типів, відрізняється лише навантаження й ризик:
- Відкатні ворота. Найважчий привід і найдовший цикл. Для 230 В — ДБЖ від 1000 ВА, для 24 В — АКБ на 9 А·год. Обов’язково перевірити, що ворота повністю відкриваються за один цикл на резерві.
- Розпашні ворота. Два приводи, але легші. На 24 В — типова конфігурація з штатним місцем під АКБ.
- Хвіртка з електромагнітним замком. Тут навпаки: магніт без напруги відпускає сам. Утримання не потрібне, а от зачиненою вона теж не буде — це питання безпеки, а не техніки.
- Хвіртка з електрозасувом (защіпкою). Залежить від типу: нормально закритий засув без живлення лишається замкненим, і без резерву його не відкрити. Для нього резерв і команда від контролера потрібні так само, як для воріт.
- Гаражні секційні ворота. Приводи на 24 В, цикл 15–20 секунд. Схема та сама, що для розпашних.
Ключове правило безпеки для всіх варіантів: безпечний напрямок — відкрити. Система ніколи не зачиняє проїзд на резерві, лише відкриває. Фотоелементи й датчики перешкод під час зачинення після повернення мережі працюють штатно.
Що потрібно з обладнання
- Контролер N-GATE з входом під датчик — будь-яка модель лінійки: N-GATE MINI для однієї точки проїзду — один вхід, і для датчика його досить (4 950 грн), N-GATE STANDARD з 2 реле і 4 входами для проїзду плюс хвіртки (5 950 грн), N-GATE PRO з 4 реле, 4 входами й роз’ємом для ДБЖ для паркінгу з кількома точками (13 500 грн).
- Датчик наявності напруги 220 В — 250 грн, підключається до входу контролера за схемою з картки товару.
- Резерв: старий ДБЖ 600–1000 ВА для 230 В або два АКБ 12 В 7–9 А·год для приводів на 24 В.
Для власника, який збирає таку систему сам, ми написали покрокову інструкцію в магазині: ворота і шлагбаум без світла — що купити і як зібрати. Загальний огляд рішення від команди N-GATE — на ngate.systems.
Типові помилки
- Датчик після ДБЖ. Він контролює резервну лінію і ніколи не бачить відключення. Датчик має стояти на вході ДБЖ.
- Немає затримки. Мережа «моргнула» на пів секунди — проїзд відкрився і стоїть відкритим, поки хтось не помітить. Затримка 3–5 секунд знімає це.
- Імпульс замість утримання. Якщо правило дає короткий імпульс «відкрити», привід з автозачиненням через 30 секунд опустить стрілу, а на другий цикл резерву може не вистачити. Потрібне саме утримання до повернення 220 В.
- ДБЖ ніхто не перевіряв. Батарея сідає за 3–4 роки тихо. Раз на місяць вимикайте автомат і дивіться, чи відкрився проїзд; подія фіксується в журналі N-GATE з часом.
- Резерв тільки на привід. Контролер лишився без живлення, і команду подати нікому. Обидва пристрої мають сидіти на одному резерві.
Резервне живлення проїзду — окремий випадок ширшої задачі: знати, що на об’єкті зникло світло, і реагувати автоматично. Про це наша сторінка дистанційний моніторинг та облік ресурсів, а про рішення для паркінгів загалом — автоматизація парковки.
Часті запитання
Чи вистачить ДБЖ, який тримає комп’ютер лише хвилину?
Так. Шлагбауму потрібно 3–8 секунд роботи мотора, воротам — до 25 секунд. Після відкриття навантаження майже немає. Перевірте лише, що ДБЖ узагалі перемикається на батарею, а не вимикається одразу.
Чи можна обійтися без датчика, якщо N-GATE сам уміє відкривати при відключенні світла?
Вбудований сценарій спрацьовує, коли знеструмлюється сам контролер. Але тоді й привід без напруги, і відкривати нема чим. Щойно ви ставите резерв, контролер перестає бачити відключення — тому потрібен датчик на вході.
На скільки годин можна зробити повноцінний резерв?
За інтенсивності 10–20 проїздів на годину два АКБ середньої ємності тримають шлагбаум у робочому режимі до 12 годин. При більшому потоці — менше, і тоді або збільшують ємність, або приймають, що після кількох годин проїзд просто відкриється.
Що буде, коли світло повернеться?
N-GATE зніме утримання, і привід працюватиме в штатному режимі: зачиниться за таймером автозакриття або чекатиме команду — залежно від налаштувань блока керування.
Чи безпечно тримати проїзд відкритим під час відключення?
Це усвідомлений вибір: під час блекауту важливіше, щоб машини швидкої, пожежні й мешканці могли виїхати й заїхати. Для об’єктів, де охорона важливіша, правило можна обмежити розкладом, наприклад лише вдень.
